氟塑料离心泵引见
氟塑料离心泵设计过程中叶轮是主要的构造零件,电机经过泵轴传送机械能到叶轮上,使叶轮旋转传送机械能。氟塑料离心泵的工作效率与叶轮内壁润滑度有着密不可分的关系。 氟塑料磁力泵是应用现代磁力学原理,应用永磁体的磁力传动完成扭矩的无接触传送的一种新型泵,也就是电机带动外转子(即外磁钢)总成旋转时,经过磁场的作用磁力线穿过隔离套带动内转子(即内磁钢)总成和叶轮同步旋转氟塑料磁力泵性能到达国际规范、可替代价钱昂贵不锈钢,特殊合金资料、进口的化工泵。
氟塑料离心泵叶轮的构造分类
叶轮由叶轮嵌件、叶片、口环等部件组成,在构造上可分为封锁式、半开式和开式三种构造。
应用最普遍的一种叶轮,它由前后盖板和4-6片叶片组成。主要采用嵌件经过高温模压成型的方式,制造难度高,外表光亮度较好,合适保送强酸强碱,有机溶剂等。
半开式叶轮普通有2种构造,前半开式和后半开式,由叶片和一片前、后盖板组成,这种方式的叶轮合适保送含固量较高的料浆。但是由于叶轮侧面的间隙大,会有一局部介质由出口回流到进口处,所以相比封锁式叶轮来说效率有所降落。
开式叶轮主要由叶片和增强筋组成。制造简单,清洗便当,合适保送含有颗粒物的酸碱介质,同时也是效率最低的一种叶轮机构。依据用户不同介质,选用不同叶轮构造,增加运用寿命。

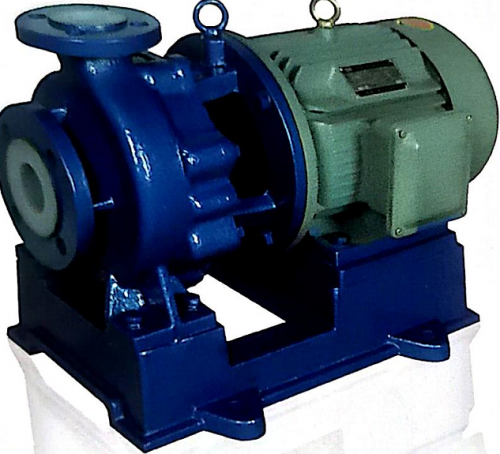

氟塑料磁力泵的设计特性
1、密封:取消了轴封,应用磁力耦合间接驱动,完整消弭了滴漏的懊恼,绝对不会污染运用场地,坚持消费现场整洁。
2、资料:泵的过流局部选用“氟塑料合金”制造。除熔融碱金属及氟单质外,可保送恣意浓度的酸、碱、强氧化剂等腐蚀介质而毫不受损。
3、泵体:固然接触液体局部是氟塑料,但泵外壳是金属资料,故泵体足以接受管道重量及抵受机械性冲击。
4、外磁:全部采用钕铁硼制造而成。钕铁硼磁体有很强的磁晶各向异性和很高的饱和磁化强度。
5、增强套:隔离套采用碳纤维加强的PEEK(聚醚醚酮)注塑而成,耐压到达3Mpa,PEEK具有热固性塑料的耐热性,热变形温度可进步到280~300℃。聚醚醚酮的长期运用温度约为200℃,在此温度下,仍可坚持较高的拉伸强度和弯曲模量,它还是一种十分巩固的资料。
6、底座:采用HT200整体铸形成型,上下面均采用龙门铣床削皮,最大极限的做到泵的程度和稳定。
